Плотницкие замки и врубки.

Откосные замки.

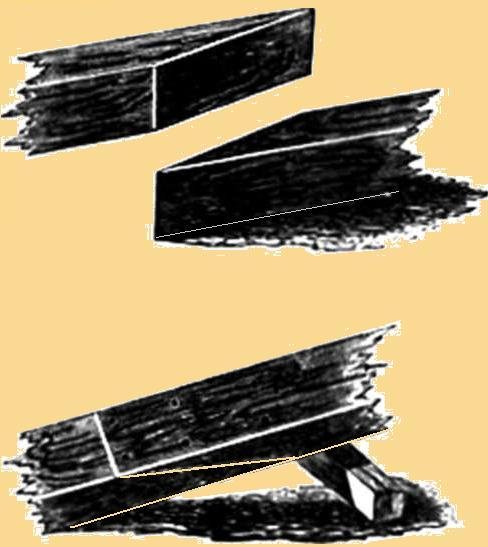

Замок откосный простой.

Замок откосный простой.
Чтобы соединить два куска
дерева откосным простым замком,
должно сплачиваемые концы
стесать накось,
а потом скрепить гвоздями.
Этот замок употребляется
для сращивания досок
наскоро или на время, а
именно: при делании лекал
и тому подобного.

Замок откосный прирубной.

(делается, как и откосный
простой, только при начале скосов;
зарубаются сращиваемые штуки на
их толщины, несколько накось, дабы,
при скреплении гвоздями, концы упирались
плотно. Такой замок употребляется
при обшивке гребных судов,
при делании кружал и других мелких
изделий.

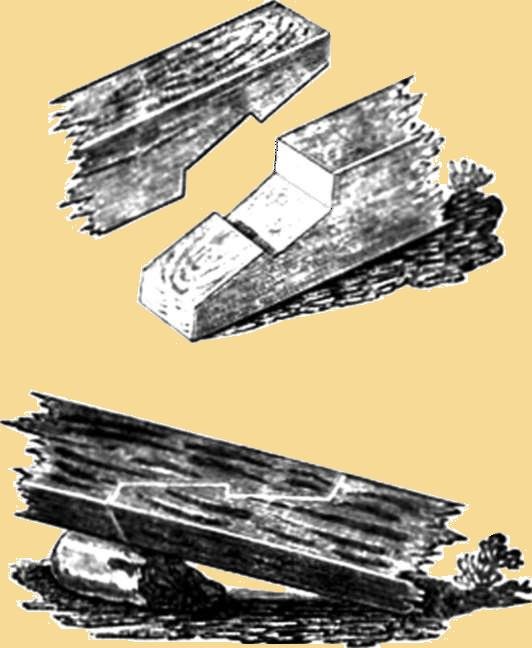

Замок откосный зубом.

Замок откосный зубом,
кильсоновый  делается подобно
откосному прирубному;
только посредине откоса поперек,
во всю ширину, зарубается небольшой зуб,
который препятствует замку растягиваться.
Таким замком соединяются: при судостроении
кильсоновые и фалетемовые штуки,
привальные брусья, брештуки,
а при строении домов - нижние
и верхние обвязки, мостовые брусья,
поручни и тому подобное.

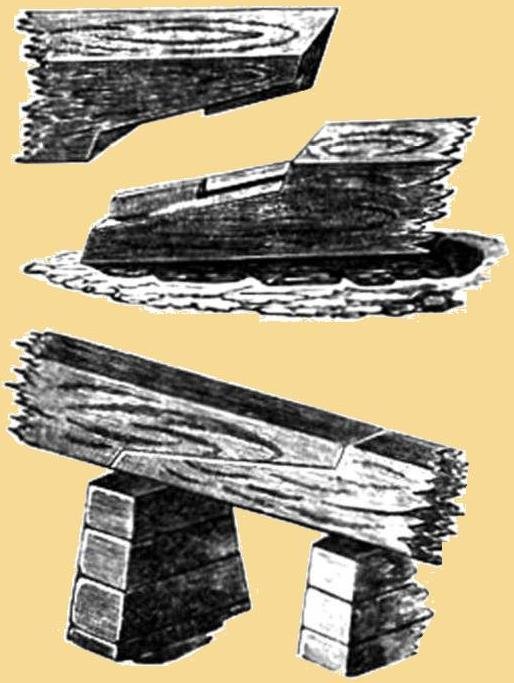

Замок откосный с потайным зубом.

Замок откосный с потайным зубом,
килевой имеет снаружи вид замка
откосного с прирубом;
внутри же, вдоль откоса, в крайних
половинах делаются зубья шириною
в 1/3 ширины штуки, а вышиною
около 2 дюймов.
Этот замок преимущественно
употребляется при судостроении
для соединения килевых и
стемовых штук.
