Плотницкие замки и врубки.

Стропильные замки.

Замок стропильный шиповой.

Замок стропильный шиповой.
Нижний конец стропилины причерчиваем
к затяжному брусу или
балке по уклону и прирубается с
боков по 1/3; оставшаяся же средняя
часть будет шип, острый конец которого
обрубается по наугольнику к
верхней грани стропилины и обделывается
так, чтобы углубился в балку
не более чем на половину. Этот способ
вязки стропил употребляется
более при крутых крышах и крышах
временных сараев.

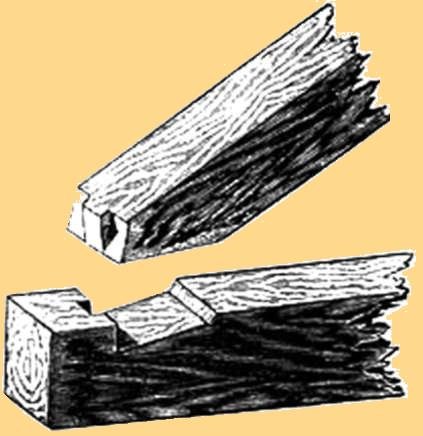

Замок стропильный шиповой с помогами или зубьями.

Замок стропильный шиповой с
помогами или зубьями.
Очертив нижний конец стропилины
по уклоны, заруби шип, как выше
сказано; из самого же прируба выделывай
зубья, то есть острый угол
обруби по наугольнику. Точно то же
сделай еще и посредине прируба.
После чего остается излишек шипа
обрубить по отвесу. Соответственно
этому шипу и зубьям выдалбливается
гнездо в балке.

Замок стропильный с двойным шипом и помогами.

Замок стропильный с двойным
шипом и помогами делается
совершенно подобно выше сказанному,
с тою только разницею, что вместо
одного шипа делается два, с двумя
или тремя зубьями.
Этот замок употребляется
по большей части при
сопряжениях.

Замок стропильный простой.

Замок стропильный простой.
Обрубив конец стропилины по
уклону и отступя от торца на толщины
связного бруса, заруби конец с
боков и посредней стороны так.
чтобы оставшаяся средняя часть образовала
сухой шип толщиной в 1/2 бруса,
сообразно которому сделай в
обвязном брусе гнездо. Так вяжутся
стропила при постройке сараев и
вообще в не важных постройках.

Замок стропильный проушенный.

Замок стропильный проушенный.
В столбе делается проушина,
глубиною и шириною равная
ширине и толщине стропилины, которая
бывает в сем случае не толще трех
дюймов. Такого рода вязка употребляется
для временных крыш над
строимыми судами.
