Плотницкие замки и врубки.

Торцевые замки.

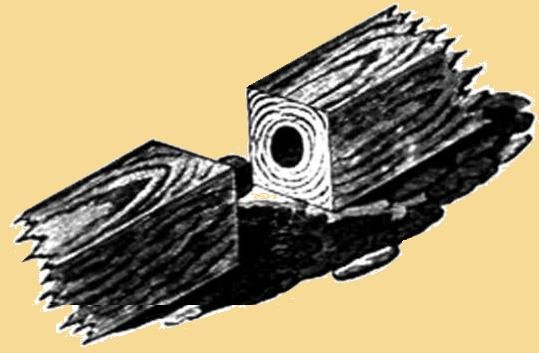

Замок коксовый в торец.

Замок коксовый в торец перерубы замки в срубе из бруса Коксовый в торец
делается следующим образом:
пригнав торцы плотно,
в средине их высверливаются
круглые гнезда, коих
поперечник в 1/5 толщины штуки
и глубина около 2 дюймов;
в эти гнезда вставляется
круглый шип; причем
наблюдается, чтобы гнезда
просверлены верно,
одно против другого.

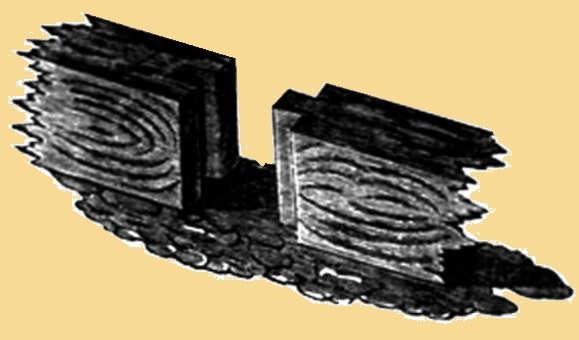

Замок торцевой шпунтовой.

Замок торцевой шпунтовой. Замок в профилированном брусе торцевой в шпунт
Пригнав штуки торцами плотно,
в одной из них выбирают шпунт
шириною в 1/5 ширины дерева,
а глубиною около 2 дюймов,
в другой же, соответственно,
шпунту, делается шип.
Такой замок употребляется
при соединении бревен,
составляющих стену здания.

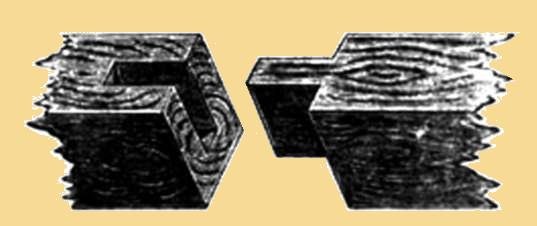

Замок торцевой с боковым шипом.

Замок торцевой с боковым шипом. Плотницкие врубки Замок торцевой с боковым шипом
Когда брусья торцами пригнаны
плотно, то в одном из них
выдалбливается сбоку гнездо
шириною в 1/3 а глубиною
в 2/3 ширины бруса;
в другом же делается
соответствующий шип.
Этот замок употребляется
при сращивании вертикальных
брусьев.

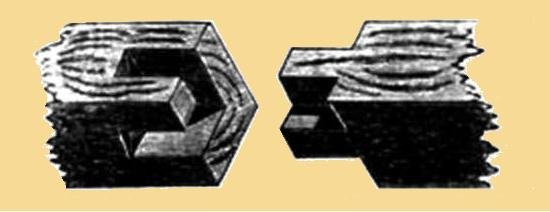

Замок торцевой с двойным угловым шипом.

Замок торцевой с двойным угловым Замок в профилированном брусе торцевой в двойной угловой шип
шипом. Пригнав брусья
торцами плотно, сделай гнездо,
подобное как в замке с боковым
шипом, и прибавь еще такой же в
смежной грани; подобно произшед-
шей от того угловой выемке сделай
соответствующую вырубку в другой
штуке, что и составит треугольный
замок, который употребляется при
соединении вертикальных брусьев.

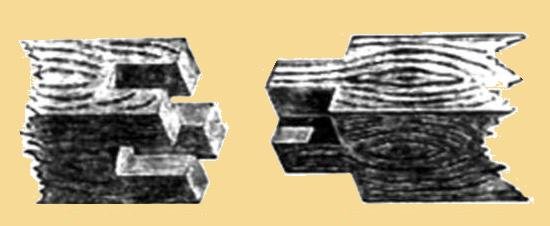

Замок торцевой с крестообразным шипом.

Замок торцевой с крестообразным Замок в профилированном брусе торцевой с крестообразным шипом
шипом. Пригнав брусья торцами
плотно, разделяют каждую сторону
на три части, из коих средняя,
отступя от торца, выдалбливается
насквозь на толщину бруса; в другой
выдалбливают крайние или угловые
на такое же расстояние. Такой замок
употребляется тоже при сращивании
брусьев в вертикальном положении.

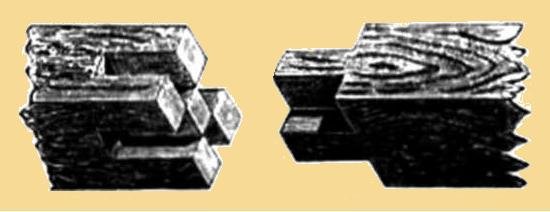

Замок торцевой с четырьмя отдельными шипами, крестообразно расположенными.

Замок торцевой с четырьмя Замок в профилированном брусе торцевой с крестообразным шипом
отдельными шипами,
крестообразно
расположенными делается
томно так же, как и замок
вышесказанный, с тою только
разницею, что средние части
деления сторон конца
одного из сращиваемых брусьев не
выдалбливаются насквозь; чрез что
образуются четыре боковых шипа,
соответственно которым делаются в
другом брусе гнезда.
Употребление этого замка такое же.
как и предыдущего торцевого замка.

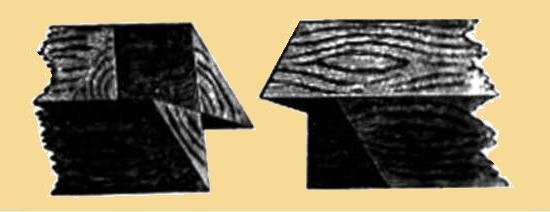

Замок торцевой с диагональным прирубом.

Замок торцевой с диагональным торцевой замок с диагональным прирубом
прирубом. Пригнав торцы
брусьев плотно по наугольнику,
проводятся в оных две диагонали
и противоположные
части торца выдалбливаются
глубиною на толщину бруса,
чрез что в каждом конце образуется
два треугольных шипа и два таких же
гнезда, так что при соединении двух
брусьев шипы одного плотно помещаются
в гнездах другого.
Этот замок предпочтительнее
выше описанных простотою обделки
и употребляется для подобных
же сопряжений.
