Конструкционные решения финского деревянного дома.
Руководство по строительству RT 82-10571. Фасады из дерева.
Горизонтальная обшивка фасада.
5 ГОРИЗОНТАЛЬНАЯ ОБШИВКА.
5.1 Общие положения.
Доски горизонтальной обшивки всегда устанавливаются ядровой стороной наружу.
5.2 Обшивка внахлест.
Наряду с обшивочными досками UVL в обшивке внахлест можно пользоваться традиционными пилеными досками. В данном случае размер досок выбирается свободно, для простоты монтажа в некоторых случаях желательно пользоваться шаблоном. См. изображение 13. Толщина обшивочной доски UVL составляет 9 ... 21 мм (тонкий размер 6 ... 19 мм). Обшивка UVL обычно выполняется из ядровой древесины, что придает обшивке стойкость, несмотря на то, что толщина доски составляет всего 12 ... 15 мм.
5.3 Обшивка с открытыми швами.
Доски горизонтальной обшивки, как и вертикальной обшивки, можно устанавливать таким образом, чтобы между ними образовывался зазор 5 ... 15 мм.
В данном случае к толщине доски, цветовому оттенку задних конструкций и поверхностной обработке устанавливаются аналогичные требования, как и в вертикальной обшивке, описанные в пункте 4.3 настоящего руководства.
Кромки досок следует строгать под углом, чтобы по нижнему краю образовалась «сливная кромка». См. изображение 14.
5.4 Горизонтальные обшивочные доски.
Из описанных в Руководстве по строительству RT 21-10174 «Строганые доски, размеры» досок для выполнения горизонтальной обшивки фасада подходят доски UTV, UTK, UYV и UVL, изображение 12.
5.5 Криволинейные поверхности стен.
В горизонтальной обшивке криво-линейные линии поверхности стены получить значительно труднее, чем в вертикальной обшивке, так как в данном случае доски приходится изгибать.
Угол изгиба должен быть достаточно большим, и крепления изогнутых досок обычно выполняются шурупами. Для выполнения криволинейной горизонтальной обшивки лучше всего подходят непрофилированные доски, полушпунтованные доски или доски ULV.

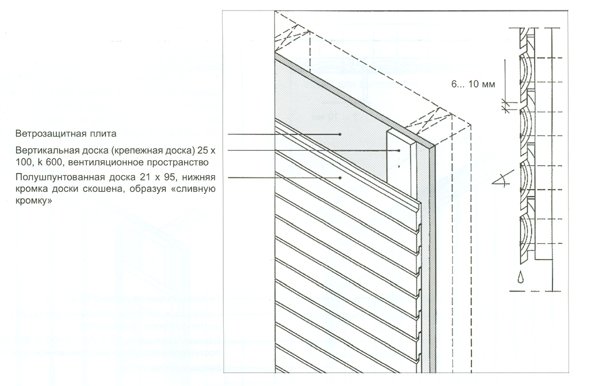

Изображение 11.
Обшивка полушпунтованными досками, вертикальный разрез 1:5 и аксонометрия. Стандартный профиль UYV изменен в нижней части доски на «сливную кромку».
Изображение 12.
Традиционные профили досок горизонтальной обшивки, вертикальный разрез.
В горизонтальной обшивке можно пользоваться также досками профиля UТV. RT 21-10174 «Строганые доски, размеры».
Изображение 13.
Внахлест установленная горизонтальная обшивка, вертикальный разрез 1:5 и аксонометрия.
Применение досок разной толщины (более толстых и более тонких) создает тени под горизонтально установленной внахлест обшивкой и эффективно подчеркивает горизонтальную направленность фасада.
Изображение 14.
Горизонтальная обшивка с открытыми швами, вертикальный разрез 1:5 и аксонометрия.
